TI德州儀器TPSM82913是一種高效率、低噪音和低紋波電流模式同步降壓電源模塊。TPSM82913特別適合通常采用LDO實現內置穩壓電路的噪聲靈敏型技術應用，例如高速ADC、數字時鐘和顫動清除器、串行器、解串器和雷達探測技術應用。

TPSM82913在2.2MHz或1MHz的裝置開關頻率下工作，并可以和外部時鐘同步。

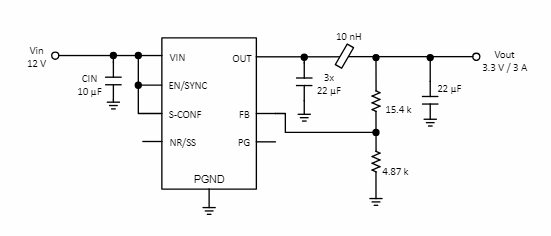

為更好地減少輸出電壓紋波，TPSM82913集成化回路補償，能與可選擇的第二級鐵氧體磁珠L-C濾波器共同工作。此功能可以把輸出電壓紋波降到10μVRMS以下。

TPSM82913根據使用NR/SS引腳上的集成化電容器對內部電壓標準實現濾波來完成相似于低噪音LDO的低頻噪音水平。能夠在TPSM82913中增加一個外部電容器并進行額外的濾波?？蛇x擇展頻調制方案拓展了更寬范圍之內直流/直流開關頻率，從而降低混合毛刺。

特征

?低輸出噪聲<20μVRMS（100Hz至100kHz）

?選用鐵氧體磁珠后，低輸出電壓紋波<10μVRMS

?超過65dB的高PSRR（高達100kHz）

?2.2MHz或1MHz定頻最大電流模式控制

?可和外部時鐘同步（可選擇）

?集成化回路補償兼容鐵氧體磁珠，應用于具備30dB衰減的二階L-C濾波器（可選擇）

?展頻調制（可選擇）

?3.0V至17V輸入電壓范圍

?0.8V至5.5V輸出電壓范圍

?57mΩ/20mΩRDSon

?輸出電壓精度為±1%

?高精密使能輸入能夠實現

–用戶界定的欠壓鎖定

–精確排列

?可調式軟啟動

?電源正常狀態輸出

?輸出放電（可選擇）

?-40°C至125°C的結溫范圍

–-ET版本為–55°C至125°C

?使用TPSM8291x并通過WEBENCH?Power Designer創建定制設計

技術應用

?電信基礎設施建設

?測試和測量

?航空航天國防（雷達探測、航空電子系統）

?醫療設備
